JM-601B+ 全自动双头穿号码管 单头插壳机
Nonstandard customization >支持电线切断、两端去皮、两端压着、两端穿号码管、热缩、一端插壳、电线反向拿法、良品/不良品自动分拣

日精智能JM-601B+ 全自动双头穿号码管 单头插壳机
JM-601B+ 全自动双头穿号码管 单头插壳机



视频演示


日精智能JM-601B+ 全自动双头穿号码管 单头插壳机,采用精密伺服驱动PLC数控系统,可存储100组配方以便灵活调用生产数据。可生产60-3000mm,1-8种线色选择(标配6色),#16~#28线号的生产。

主要功能
电线切断、两端去皮、两端压着、两端穿号码管、热缩、一端插壳。支持非标定制,还可灵活扩展多项附加功能:绞线、焊锡、穿防水栓、穿热缩管等。

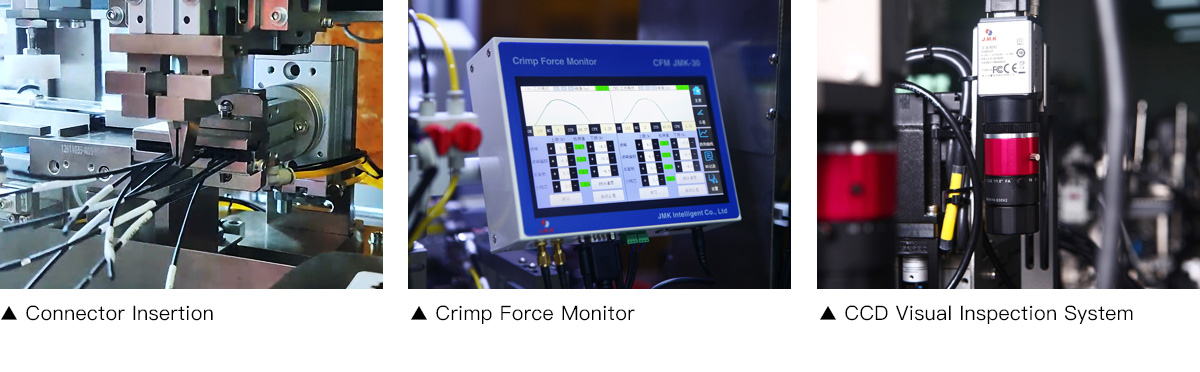

JM-601B+可选装压力监测系统和CCD视觉检测系统,能够实时显示产品影像和压接力曲线,并进行对比分析、压接不良时会触发警报并自动分拣不良品,加工全过程质量监控。

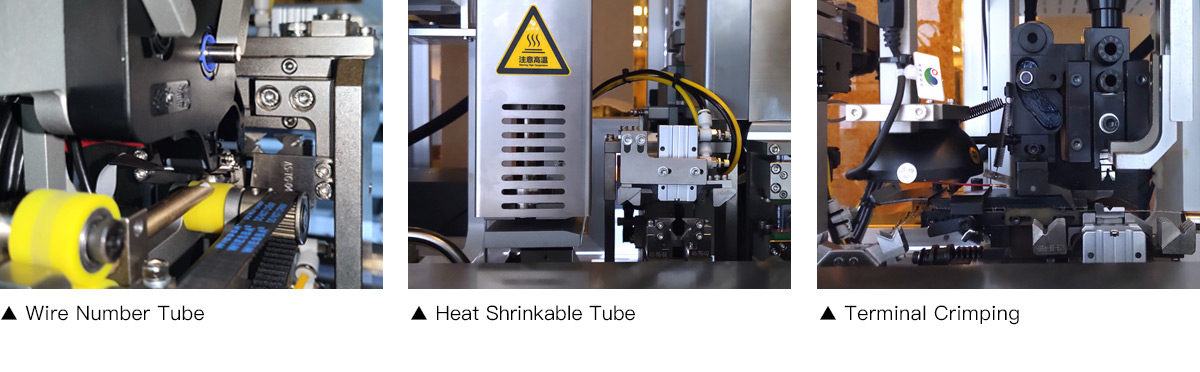

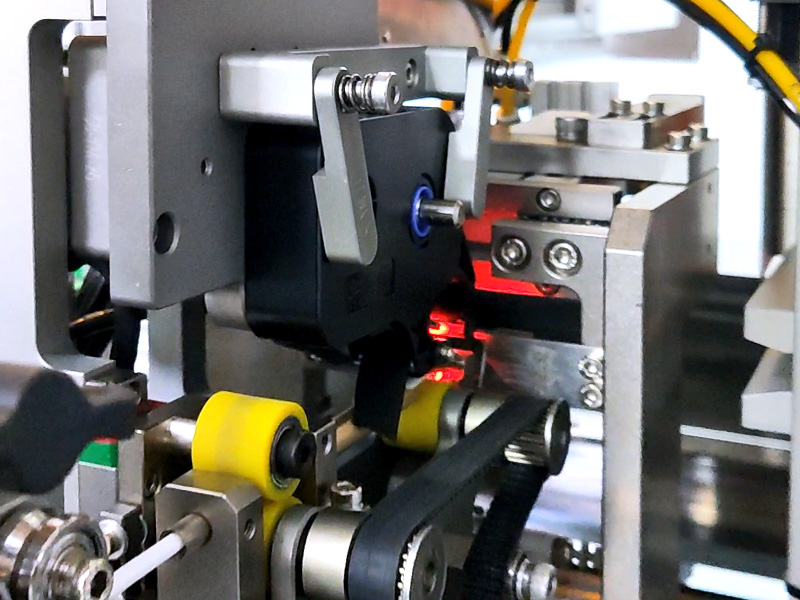

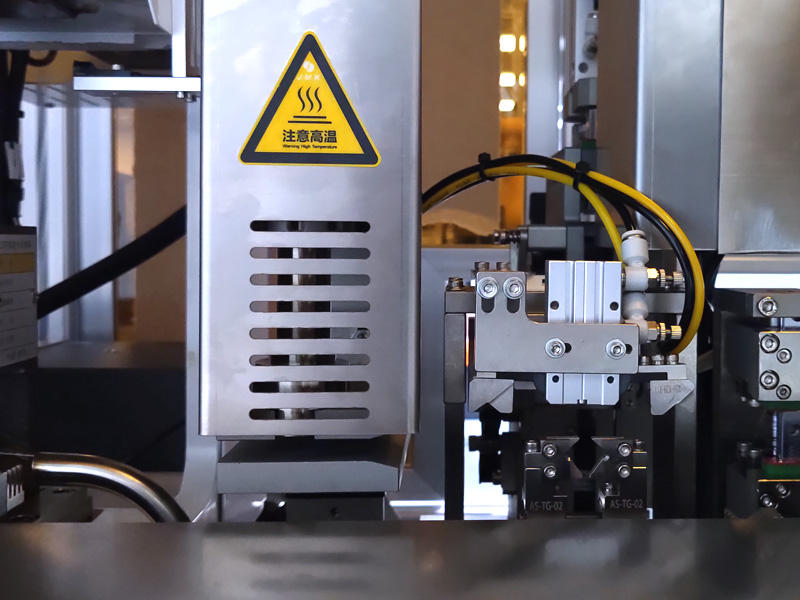

设备细节

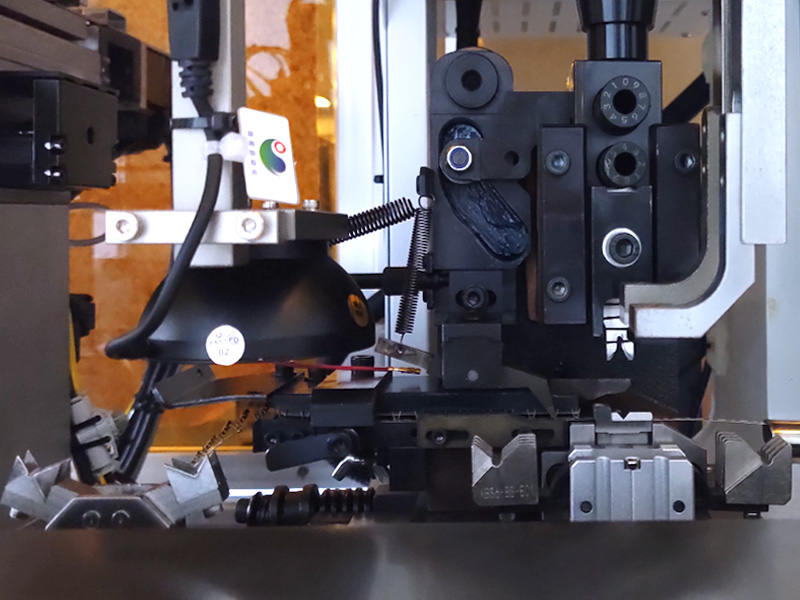

日精智能 全自动端子机
日精智能 插壳机


设备动作流程

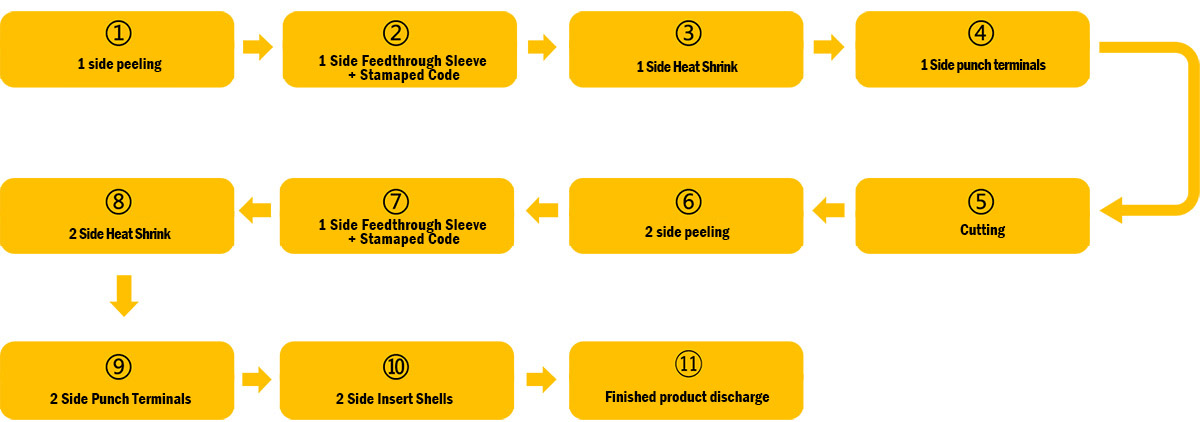

日精智能 全自动双头穿号码管 单头插壳机工艺流程图



技术参数

型号名称 JM-601B+ 全自动双头穿号码管 单头插壳机
功       能 电线切断、两端去皮、两端压着、两端穿号码管、热缩、一端插入、电线反向拿法、良品/不良品自动分拣
导线规格 AWG#16—#28(电线外径2.5mm以下)
电线色 6色(可定制)
切断长度 60mm—3000mm
切断长精度 产品线长的±0.5%mm
剥皮长度 0-15mm
穿管规格 5mm — 25mm
打码方式 热转印打码机 * 2台
压接力度 2T伺服压着机 * 2台
压接行程 30mm
适用模具 通用型 OTP 模具
检测装置 标配:压力低下、电线有无检出、电线过负荷检出、压着失误检出、端子有无检出、端子过负荷检出、端子插入检出
选配:压力检测装置、CCD视觉检测系统
控制方式 PLC控制
压缩空气 不能低于 5MPa(170N/min)
电      源 单相 AC220V 50/60Hz 16A
外形尺寸 W2000×D3000×H1600mm(不含突起物)+W1000+D900+H1000mm(放线架)
机械质量 约1000kg+80kg(放线架)


线束样例

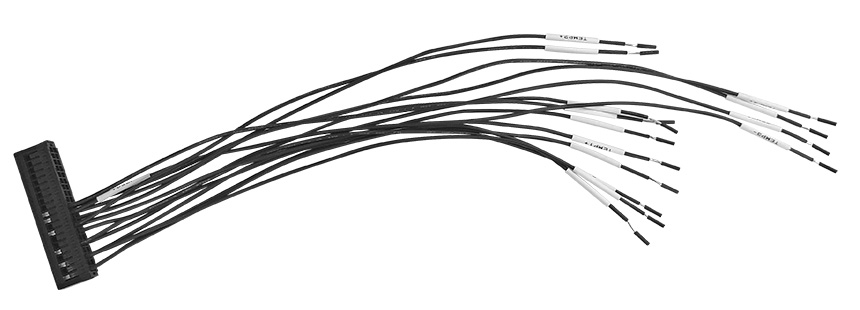

日精智能JM-601B+ 全自动双头穿号码管 单头插壳机线束样例
